Lageüberblick

Der Lageüberblick zeigt die Lage innerhalb eines Gebiets oder einer Faktorgruppe in Form von Kacheln. Er öffnet sich automatisch beim Starten von Lageboard.

Abbildung

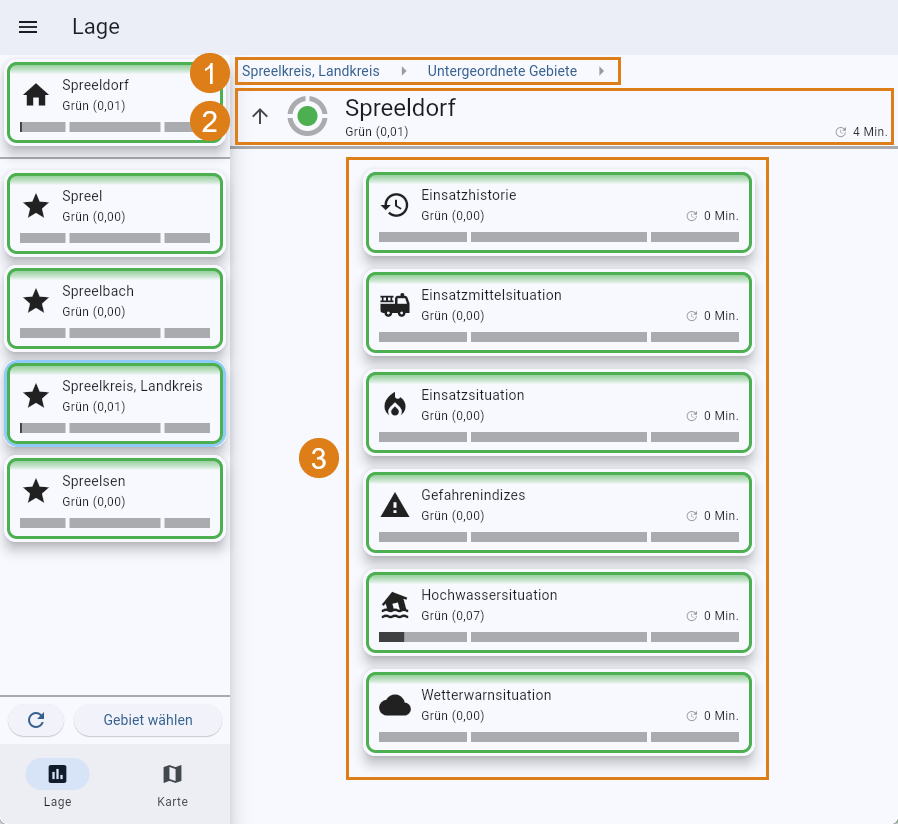

Die folgende Abbildung zeigt den Aufbau des Lageüberblicks:

Elemente

Der Lageüberblick enthält folgende Elemente:


Nr.	Element	Beschreibung
1	Brotkrümel-Navigation	Wenn Sie über den Lageüberblick ein Gebiet oder eine Faktorgruppe öffnen, erscheint oberhalb der Überschrift eine Brotkrümel-Navigation. Sie können über diese Navigation zurück zu allen übergeordneten Gebieten oder Faktorgruppen gelangen. Hinweis: Wenn Sie Lageboard auf Ihrem Mobilgerät benutzen, können Sie die Brotkrümel-Navigation ein- und ausklappen. Wischen Sie auf dem Titel nach unten, um die Brotkrümel-Navigation auszuklappen. Um sie wieder einzuklappen, wischen Sie auf dem Titel nach oben.
2	Überblick	Gibt einen Überblick über die aktuelle Lage im gewählten Gebiet oder in der gewählten Faktorgruppe. Das Kreis-Symbol zeigt in der Mitte die Farbe des aktuellen Lagestatus an, die Umrandung zeigt den Lageindex und somit den Fortschritt bis zum nächsten Statuswechsel im Uhrzeigersinn an. Mit dem Pfeil nach oben gelangen Sie zurück in das übergeordnete Gebiet oder in die übergeordnete Faktorgruppe. Hinweis: Der Pfeil nach oben ist nur aktiv, wenn die Brotkrümel-Navigation aktiv ist.
3	Kachelansicht	Die Kacheln zeigen eine Auflistung der untergeordneten Gebiete, Faktoren oder Faktorgruppen. Jede Kachel besteht aus diesen Elementen: Titel und dazugehöriges Symbol (beispielsweise Hitze und Thermometer-Symbol) Lagestatus (Farbangabe) und Lageindex (Zahlenwert) Auskunft über letzte Aktualisierung des Status in Minuten In drei Abschnitte unterteilter Balken, der den Fortschritt bis zum nächsten Statuswechsel anzeigt Durch langes Halten mit dem Finger (Mobilgerät) oder der linken Maustaste (Computer) auf eine Kachel erhalten Sie Einblick in die Detailinformationen über dieses Gebiet, den Faktor oder die Faktorgruppe. Details dazu finden Sie unter Detailansicht weiter unten auf dieser Seite. Hinweis: Änderungen im Lagestatus werden für eine vorher von Ihnen festgelegte Dauer durch pulsierende Schrift und dem Lagestatus entsprechender Einfärbung der Kachel hervorgehoben. Mehr Informationen finden Sie unter Änderungen hervorheben.

Hinweis:

Fehlen ein oder mehrere Signalwerte, wird dies durch ein Ausrufezeichen-Symbol () auf der Kachel angezeigt. Fehlende Signalwerte werden beim Ermitteln des Lagestatus ignoriert. Fehlen alle Signalwerte für einen Lagefaktor, eine Faktorgruppe oder ein Gebiet, kann kein Lagestatus ermittelt werden. In diesem Fall erscheint der Rahmen der Kachel grau.

Detailansicht

Die Detailansicht einer einzelnen Kachel enthält folgende Informationen:


Lagestatus	Aktueller Lagestatus (Beispiel: Gelb)
Letzter Statusübergang	Datum und Uhrzeit des letzten Wechsels zwischen zwei Status (Beispiel: Grün zu Gelb)
Lageindex	Aktueller Lageindex (Beispiel: 0,40)
Letzte Wertänderung	Datum und Uhrzeit der letzten Wertänderung (Beispiel 0,70 zu 0,40)
Auswertungsmeldung	Mögliche Fehlermeldung im Falle einer nicht erfolgreichen Signalauswertung
Letzte Auswertung	Vergangene Zeit seit der letzten Signalauswertung (in Minuten)
